CAD怎么绘制端盖零件平面图? 端盖cad图纸的画法_AutoCAD_媒体动画_
2023-05-22
455人已围观
简介 CAD怎么绘制端盖零件平面图? 端盖cad图纸的画法_AutoCAD_媒体动画_
cad中想要画端盖零件图，该怎么画呢？我们需要用直线、圆、复制工具，特性中选线型和颜色等进行绘制操作，下面我们就来看看详细的教程。
1、双击打开桌面上的AutoCAD 2007软件。
2、单击绘图工具箱中直线工具，在正交模式下绘制两条各60的直线。
3、用圆工具，以直线为圆中心按尺寸半径绘制4个圆。
4、右击对象捕捉选设置，对话框中选交点，单击确定。

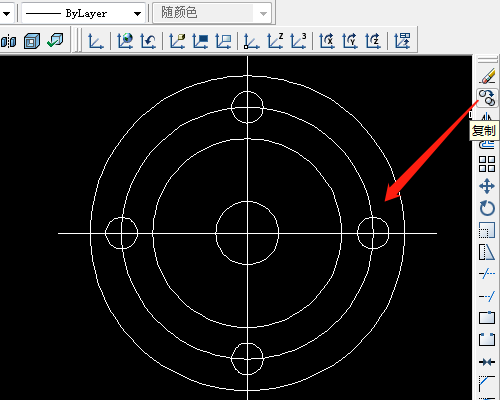

5、用圆工具，在直线和圆相交处为圆心绘制一个半径为2.5的小圆。再用复制工具复制三个小圆。
6、在特性工具中改直线和一个圆的线型和颜色，再标注图形尺寸。
以上就是CAD绘制端盖图形的教程，希望大家喜欢，请继续关注。
